自力式流量、溫度組合閥圖片

自力式流量、溫度組合閥

  • 閥門型號:自力式流量、溫度組合閥
  • 通徑規格:DN15~DN150mm
  • 結構形式:直通鑄造閥
  • 閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
  • 公稱壓力:PN16、PN40
  • 適用溫度:≤150℃
  • 應用范圍:非腐蝕性的液體介質
  • 產品特點:無需外部控制儀表,通過管道自身壓力即可調節
自力式流量、溫度組合閥概述:

自力式流量、溫度組合閥無需外部控*儀表,通過管道自身壓力即可進行調節,通過組合件,進行多項組合控*,主要由一個帶有設定流量的控*閥門、執行器和一個帶定點調整器的溫控儀組成。自力式流量溫度組合閥適用于非腐蝕性的液體,在系統管道中的流量、溫度控*。按優*動作的原理工作,不能同時控*兩個參數。

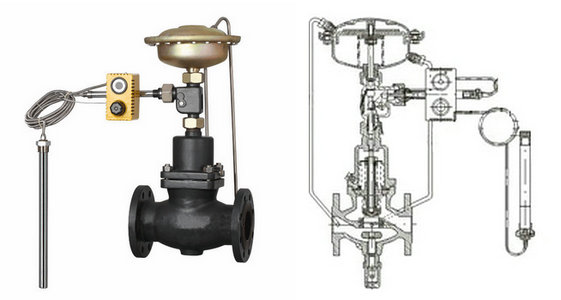

自力式流量、溫度組合閥
自力式流量、溫度組合閥特點:

自力式流量、溫度組合閥安全性高,常用于無電、氣源場合,不存在外部能源的隱患,且操作簡單,設定時只需旋轉調節螺母即可,具有壓力平衡功能,靈敏度高的優點。

自力式流量、溫度組合閥參數:


閥體
公稱通徑 Dn15、20、25、32、40、50、65、80、100、125、150mm
公稱壓力 PN1.6、4.0MPa
法蘭標準 ANSl、JIS、DIN、GB、JB(特殊可按用戶提供)
閥體材料 鑄鐵【HT200)、鑄鋼(ZG230-450)、鑄不銹鋼(ZGICrl18Ni9Ti、ZGICr18Ni12Mo2Ti)
閥芯材料 硬密封:不銹鋼 (1Cr18ni9Ti、1Cr18Ni12MoTi)
軟密封:不銹鋼鑲嵌橡膠圈
壓力平衡 不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250)

自力式流量、溫度組合閥工作溫度:

允許工作溫度
公稱通徑   150-250mm 150-250mm
密封型式 硬密封 ≤150℃ ≤140℃
冷卻罐2個≤200℃ 冷卻罐2個和加長≤200℃
軟密封 ≤150℃

自力式流量、溫度組合閥流量系數:

額定流量系數、噪音衡量系數、允許壓差
公稱通徑DN(mm)   15 20 25 32 40 50 65 80 100 125 150
額定流量系數KvS   4 6.3 8 16 20 32 50 80 125 160 280
節流器壓差的
流量范圍(m3/h)
0.02MPa 0.1-2 0.2-3 0.2-4 0.4-7 0.6-11 0.8-16 3-28 4-40 6-63 8-80 12-125
0.05MPa 0.2-3 0.3-4.5 0.3-6 0.5-10 0.8-16 1.1-24 4-40 6-58 9-90 12-120 18-180
噪音衡量系數Z值   0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3
允許壓差( Mpa) PN16 1.6 1.5 1.2
PN40 2.0

相關產品 : 自力式流量調節閥      自力式溫度調節閥
