氣動高平臺球閥

氣動高平臺球閥圖片

氣動高平臺球閥

  • 閥門型號:Q641F,Q641H
  • 通徑規格:DN15-DN300
  • 結構形式:浮動直通式
  • 閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
  • 公稱壓力:PN16、PN25、PN40
  • 適用溫度:-30℃~350℃
  • 應用范圍:水、油品、氣體、腐蝕性介質等
  • 產品特點:高帶平臺設計,便于安裝,結構簡單,緊密可靠

氣動高平臺球閥概述:


氣動高平臺球閥采用高平臺ISO5211標準設計,是為了方便球閥安裝驅動裝置而設置的連接盤,
可與執行器直接進行安裝,無需再上支架,
而普通球閥在與執行器連接之間則需要有一個支架和連接軸支撐。
氣動高平臺球閥具有流通阻力小,流通量大等特點,不僅能做開關截斷,
也可用于調節流量使用,選用不同材質的閥體和閥座,可用于不同工況。
由于高平臺球閥與氣動執行器之間距離較短,所以不適合用于介質溫度過高的場合,
避免因為高溫而損壞執行器。

氣動高平臺球閥特點:

1、采用高帶平臺設計,執行器與球閥連接無需支架與連接軸,便于安裝。
2、結構簡單、緊密可靠,不需要在增加連接部件,提高產品運行的穩定性。

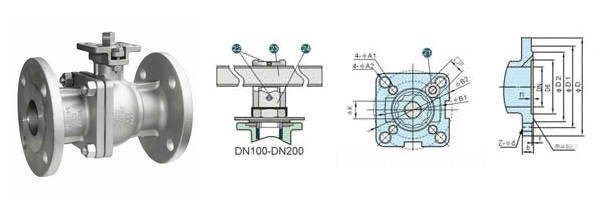

高平臺球閥設計
3、操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控*。
4、在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。

氣動高平臺球閥技術參數

公稱通徑 DN15~DN300(mm)
公稱壓力 1.6、2.5、4.0MPa
連接形式 法蘭式
結構形式 浮動直通式(高平臺閥體)
驅動形式 壓縮空氣4-7bar(可帶手動)
動作范圍 0~90°
閥芯結構 浮動"O"型閥芯
閥體材質 鑄鋼WCB、不銹鋼304、316、316L
密封材料 PTFE、PPL(-30℃-180℃)
使用介質 水、油品、氣體、腐蝕性介質等
控*方式 開關式(快速兩位切斷)、調節型(閥門定位器4~20mA信號)

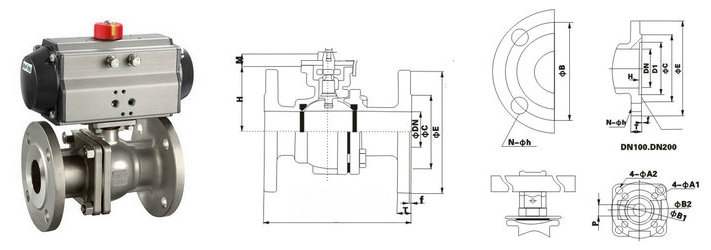

氣動高平臺球閥閥體結構圖:

氣動高平臺球閥結構圖

氣動高平臺球閥工作原理:

氣動高平臺球閥是以壓縮空氣為動力源,以氣缸為執行器,
并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門,
實現開關量或比例式調節,接收工業自動化控*系統的控*信號來完成調節管道
介質的流量、壓力、溫度等各種工藝參數。其中氣動執行器可分為單作用和雙作用,
單作用執行器具有彈簧復位的功能,可在失去氣源貨發生故障時自動復位到初始狀態。
